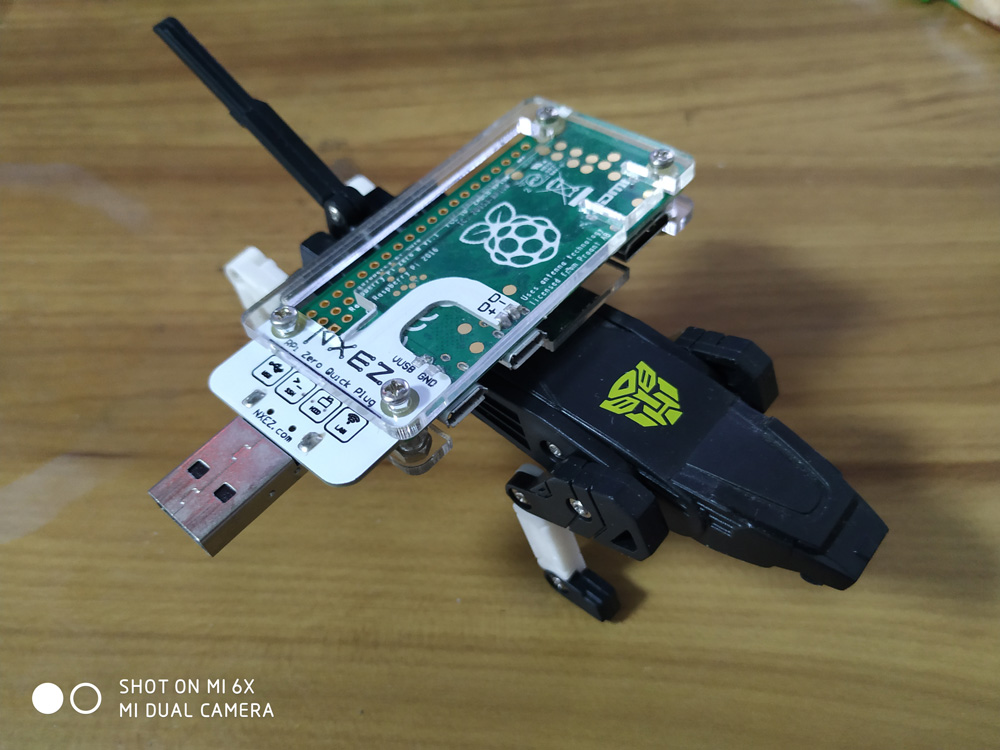

透过树莓派 ZeroW 的 RNDIS 实现一个无线网卡

一篇来自 Archer 的投稿，详细介绍了使用树莓派 ZeroW 的 RNDIS 功能实现一个无线网卡，可以给需要联网的设备共享网络。

啊，之前一直在祷念把树莓派ZeroW做成无线网卡用一直不成功，现在终于成功了，来分享一下我的做法和一些心得。

步骤一

首先找一张新的TF卡，刷个新系统，然后

1
sudo raspi-config

调整好树莓派ZeroW的基础设置。
然后修改文件开始连接网络

1
sudo nano /etc/wpa_supplicant/wpa_supplicant.conf

在该文件最后加上

1
2
3
4
network={
    ssid="自家WIFI"
    psk="WIFI密码"
}

重启后即可连上无线网络

1
sudo nano /boot/config.txt

在文件最后加入

1
dtoverlay=dwc2

然后再修改/boot/cmdline.txt文件，找到 rootwait，在后面插入

1
modules-load=dwc2,g_ether

插入后保存退出
重启后，即可连上USB RNDIS网络，具体连接方式请参考往期文章
https://shumeipai.nxez.com/2018/02/20/raspberry-pi-zero-usb-ethernet-gadget-tutorial.html
联网成功之后，开始更新和安装软件

1
2
3
4
sudo apt-get update
sudo apt-get upgrade
sudo apt-get dist-upgrade
sudo apt-get install dnsmasq isc-dhcp-common

步骤二

修改 /etc/dhcpcd.conf文件，

1
sudo nano /etc/dhcpcd.conf

在文件末尾添加这两句

1
2
interface usb0
static ip_address=192.168.253.1/24

然后再修改 /etc/network/interfaces文件

1
sudo nano /etc/network/interfaces

添加一下段落

1
2
3
4
auto usb0
iface usb0 inet static
address 192.168.253.1
netmask 255.255.255.0

修改完毕之后，重启dhcp服务

1
sudo service dhcpcd restart

修改网段配置文件

1
sudo nano /etc/udhcpd.conf

添加以下段落

1
2
3
4
5
6
7
8
interface=usb0
bind-interfaces
server=180.76.76.76
server=114.114.114.114
server=223.5.5.5
domain-needed
bogus-priv
dhcp-range=192.168.253.2,192.168.253.254,1h

然后再修改文件dhcp规则文件之一的/etc/sysctl.conf

1
sudo nano /etc/sysctl.conf

在末尾添加以下内容

1
2
# Uncomment the next line toenable packet forwarding for IPv4
net.ipv4.ip_forward=1

添加完毕之后，设置转发规则

1
2
3
4
5
6
7
sudo iptables -F
sudo iptables -X
sudo iptables -t nat -APOSTROUTING -o wlan0 -j MASQUERADE
sudo iptables -A FORWARD -i wlan0 -o usb0 -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -i usb0 -o wlan0 -j ACCEPT

sudo sh -c "iptables-save> /etc/iptables.ipv4.nat"

再往/etc/network/interfaces末尾添加一下内容。

1
sudo nano /etc/network/interfaces

添加以下语句

1
up iptables-restore < /etc/iptables.ipv4.nat

然后保存退出
再编辑一下文件

1
sudo nano /etc/network/if-pre-up.d/iptables

往里面添加以下段落

1
2
#!/bin/bash
/sbin/iptables-restore < /etc/iptables.ipv4.nat

保存退出之后，设置一下权限

1
sudo chmod 755 /etc/network/if-pre-up.d/iptables

我们需要新建空文件/lib/dhcpcd/dhcpcd-hooks/70-ipv4-nat，

1
sudo vi /lib/dhcpcd/dhcpcd-hooks/70-ipv4-nat

然后输入 :wq 回车退出
再设置一下转发

1
sudo iptables-restore < /etc/iptables.ipv4.nat

重启一下dnsmasq服务

1
sudo service dnsmasq start

然后编辑域名服务器（DNS）文件

1
sudo nano resolv.conf

写入以下内容

1
2
3
4
5
# Generated by resolvconf
domain lan
nameserver 127.0.0.1
nameserver （路由器或者网关的IP）
nameserver 180.76.76.76

然后再编写可执行的sh文件

1
sudo nano network .sh

文件如下

1
2
3
4
5
6
7
sudo cp /home/pi/resolv.conf /etc/resolv.conf
sudo /etc/init.d/networking restart
sudo iptables -F
sudo iptables -X
sudo iptables -t nat -APOSTROUTING -o wlan0 -j MASQUERADE
sudo iptables -A FORWARD -i wlan0 -o usb0 -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -i usb0 -o wlan0 -j ACCEPT

然后赋予可执行权限

1
sudo chmod 0777 / home/pi/network.sh

然后向开机运行脚本rc.local添加语句

1
sudo nano /etc/rc.local

在exit0之前添加一下语句：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
sudo ifup wlan0
sudo ifconfig wlan0 up
sudo wpa_supplicant -iwlan0 -c /etc/wpa_supplicant/wpa_supplicant.conf  -B
sudo ifconfig wlan0 192.168.150.163(无线网卡参与的IP地址)
sleep 120
sudo cp /home/pi/resolv.conf /etc/resolv.conf
sudo /etc/init.d/networking restart
sudo iptables -F
sudo iptables -X
sudo iptables -t nat -APOSTROUTING -o wlan0 -j MASQUERADE
sudo iptables -A FORWARD -i wlan0 -o usb0 -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -i usb0 -o wlan0 -j ACCEPT
sleep 120
sudo /home/pi/network.sh
sudo /home/pi/network.sh
sudo /home/pi/network.sh
sudo /home/pi/network.sh
sudo /home/pi/network.sh
sudo /home/pi/network.sh
exit 0

然后重启树莓派。
这样在重启的四分钟之后，树莓派ZeroW就会作为RNDIS设备给电脑转发无线网络，若不能正确联网，就用ssh登录192.168.253.1，多次运行network.sh，就能正确连接网络。

若要连接其他wifi，需要修改的地方有三处
/etc/wpa_supplicant/wpa_supplicant.conf上面，wifi的ESSID和密码
/home/pi/resolv.conf 上面nameserver 192.168.150.1（路由器或者网关的IP）
/etc/rc.local 上面sudo ifconfig wlan0 192.168.150.163(无线网卡参与的IP地址)

首先这玩意很不实用，不建议各位拿来实际使用，因为树莓派启动转发服务需要两分钟时间，所以在rc.local的语句中，有sleep 120（延时120秒启动后面服务项的语句），而且每次重启之后，那些转发设置、DNS服务器，会全部重置，需要额外开机启动设置，所以特别麻烦，只适合有嵌入式无线设备开发的玩家，算是给各位一个思路。要是openwrt的gadget_ether能用的话，实用性会比现在的raspbian强太多，不过就是软件层面分配IP地址有问题，请各路大神指教。

其他用法：
来试试树莓派绑定局域网共享文件夹的测试，希望把磁盘阵列的大容量能运用到树莓派上面。

首先在Windows10的局域网盘服务端上，先做以下准备工作

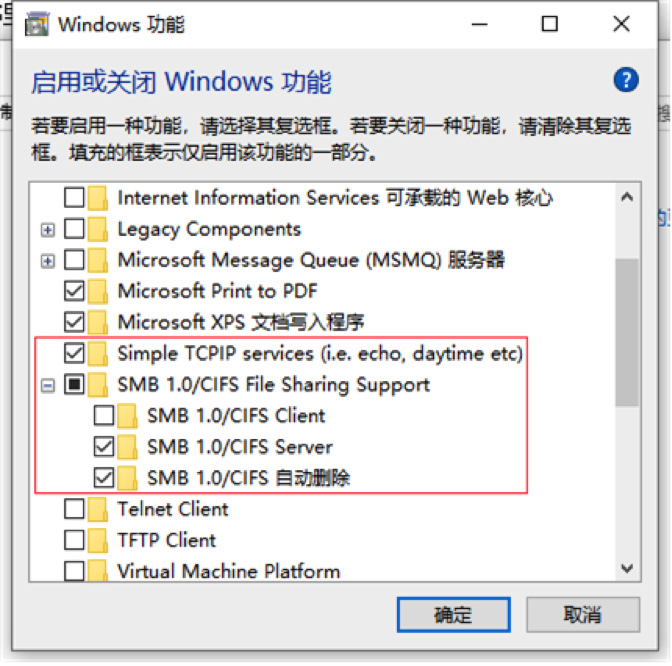

先去控制面板—程序那里，找到 启用或关闭Windows功能

透过树莓派 ZeroW 的 RNDIS 实现一个无线网卡
然后把SMB/CIFS相关服务全开了

透过树莓派 ZeroW 的 RNDIS 实现一个无线网卡
再然后去网络设置那里，把所有网络的设置设为对网络共享有利的选项

透过树莓派 ZeroW 的 RNDIS 实现一个无线网卡

（修改专用网络和所有网络即可）
然后去用户账户控制（控制面板搜索UAC），新建一个有密码的用户，我就新建跟树莓派一样的，然后对着你要共享的文件夹右击找到 “授予访问权限” 的选项，设置共享，用户名就用新建跟树莓派一样的那个，免得跟你正在使用的用户冲突。

透过树莓派 ZeroW 的 RNDIS 实现一个无线网卡
然后知道共享网络那里看到你要的共享文件夹，那就成功了。

树莓派端的准备：
安装网络访问软件包

1
sudo apt-get install smbclient  smbfs cifs-utils  ntfs-3g avahi-daemon

这些软件包
在安装完毕之后重启树莓派

对树莓派打以下指令，探测网盘，smbclient -L //192.168.253.66 -U pi
192.168.253.66是我的电脑的服务器内网IP，pi是我自定的用户名，你们按照自己的需要进行修改

然后绑定用如下指令sudo mount -t cifs //192.168.253.66/TDDOWNLOAD2 /home/pi/data -o username=pi
/home/pi/data是我指定的挂载点，你们按照你们的状况进行修改 ，这样基本上就绑定成功了。

透过树莓派 ZeroW 的 RNDIS 实现一个无线网卡
