本文将介绍虹科电子的工业树莓派产品Revolution Pi如何刷写系统。
所用到的镜像文件下载网址:
https://revolution.kunbus.de/shop/en/software

在您把新的镜像写入到您的RevPi Core之前,我们推荐您备份所有的重要数据。有多种保存数据的方法。在本教程中,我们将介绍我们认为最好用的一个。

您需要:
硬件
Ⅰ.您的电脑
Ⅱ.电源适配器
Ⅲ.USB2.0 A型插头转USB2.0 micro B型插头线缆
Ⅳ.U盘

软件
下载这些文件和程序并在您的PC上安装程序:
Ⅰ.镜像
Ⅱ. RPi Boot(Windows安装包)
Ⅲ. Win32 Disk Imager

让我们开始吧!

1.备份旧镜像

将 RevPi Core 的 mini USB 端口连接到 PC 上的 USB A 端口
打开 RPi Boot

Revolution PI 如何安装新的镜像

将您的RevPi Core连接电源

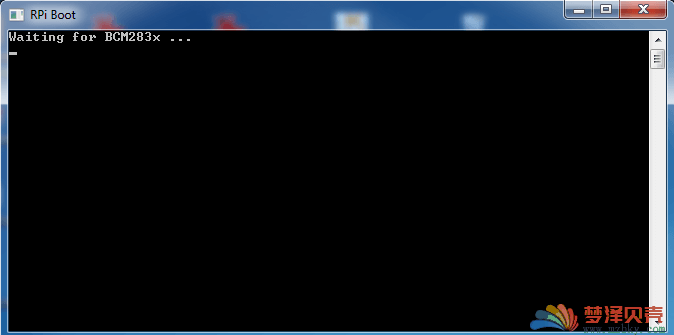

RPi Boot现在开始搜索您的RevPi Core。接下来会打开以下窗口:
Revolution PI 如何安装新的镜像

您的RevPi Core现在已经被识别。
点击“继续,但不要扫描”
打开 Win32 Disk Imager

接下来会打开以下窗口:
Revolution PI 如何安装新的镜像

点击文件夹标志
选择用于镜像存储的U盘
在选择路径后面输入文件名。文件名必须以“img”结尾。
在下拉菜单中选择您的RevPi Core。仅显示驱动器缩写以供选择。如果您不知道是哪一个,则可以在资源管理器中查找它。您可以在“可移动存储设备”下找到您RevPi Core。它显示为“boot”。
Revolution PI 如何安装新的镜像

点击“Read”。

您的镜像将会被备份。这个过程可能会持续几分钟。当文件创建成功后,您会收到确认信息。

2.安装 Jessie
请在下载镜像
解压下载的文件
打开 WinMD5Free
该程序从计算 MD5 校验值开始
Revolution PI 如何安装新的镜像

计算出来的校验值将在几秒钟后显示
使用编辑器打开解压后的文件里的*.MD5文件。该文件的名称例如为2017-05-31-revpi-jessie.md5。
复制MD5值,并将其输入到“Original file MD5 checksum value …”框中,然后单击“Vertify”按钮。

当出现“Matched”对话框时,表示镜像文件正确。
Revolution PI 如何安装新的镜像

但是,如果出现“NOT Matched”,则镜像错误。它可能在下载或复制时发生。您必须再次下载镜像,然后才能继续。再次开始安装Jessie。
Revolution PI 如何安装新的镜像

打开 Win32 Disk Imager
在下拉列表中选择您的RevPi Core。仅显示驱动器缩写以供选择。如果您不知道它是哪一个,则可以在资源管理器中查找它。您的RevPi Core可以在“可移动存储设备”下找到。它显示为“boot”。
Revolution PI 如何安装新的镜像

注意:
检查您是否正确选择RevPi Core。
如果选择错误的设备,数据可能会被破坏。

单击文件夹符号
选择您的镜像文件
Revolution PI 如何安装新的镜像

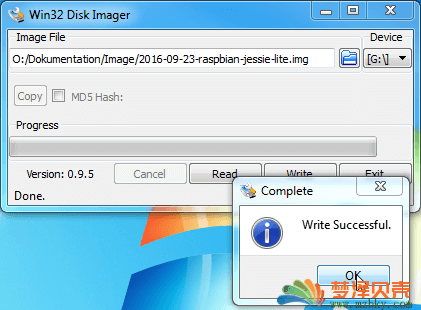

点击“Write”
您的镜像现在将下载到RevPi Core。该过程可能需要几分钟。文件传输完成后,您将收到确认提示:
Revolution PI 如何安装新的镜像

注意:
当USB插头连接到您的RevPi Core时,它处于闪存模式,无法重新启动至运行模式。请首先拔下USB线缆,然后重新启动RevPi Core。
如果您使用的是Stretch镜像,则在首次登录时会询问您使用的是哪个RevPi设备。
如果您正在使用RevPi Connect。镜像中将存储RevPi Connect所需的数据。如果您选择了错误的设备,则设备可能无法正常工作。
您需要登录一次RevPi设备。
首次登录时,登录名是pi,密码是raspberry。已为您的设备设置了德语键盘布局。如果您想要根据地区更改布局,您可能需要更改用户名:

各国键盘布局 用户名
德国/奥地利 raspberry
丹麦,英国,美国 raspberrz
法国,比利时 raspberrw

如果您使用的是Stretch,将首先询问您使用的是哪个RevPi设备。

输入橙色面板上显示的序列号和MAC地址。
Revolution PI 如何安装新的镜像
1)MAC地址,(2)序列号

下次登录的密码会自动重置为 RevPi 侧面标签上的默认密码。
使用 sudo reboot 重新启动 RevPi。重新启动后,才能完全使用它。
